IOD010

Ut

Sistema de detecció i alarma d'incendis, convencional.

2.143,47€

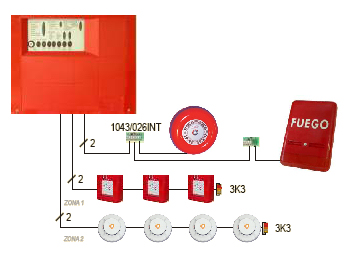

Sistema de detecció i alarma, convencional, "GOLMAR", format per central de detecció automàtica d'incendis de 2 zones de detecció, 4 detectors òptics de fums, 3 polsadors d'alarma, sirena interior, sirena exterior i canalització de protecció fix en superfície amb tub de PVC rígid, blindat, enrotllable, de color negre, amb IP 547.

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt35aia090aa

m

Tub rígid de PVC, enrotllable, corbable en calent, de color negre, de 16 mm de diàmetre nominal, per a canalització fixa en superfície. Resistència a la compressió 1250 N, resistència a l'impacte 2 joules, temperatura de treball -5°C fins 60°C, amb grau de protecció IP 547 segons UNE 20324, propietats elèctriques: aïllant, no propagador de la flama. Segons UNE-EN 61386-1, UNE-EN 61386-22 i UNE-EN 60423. Fins i tot p/p d'abraçadores, elements de subjecció i accessoris (corbes, maneguets, tes, colzes i corbes flexibles).

148,000

0,85

125,80

mt35cun020a

m

Cable unipolar ES07Z1-K (AS), no propagador de la flama, amb conductor multifilar de coure classe 5 (-K) de 1,5 mm² de secció, amb aïllament de compost termoplàstic a força de poliolefina lliure de halògens amb baixa emissió de fums i gasos corrosius (Z1), sent la seva tensió assignada de 450/750 V. Segons UNE 211025.

323,000

0,41

132,43

mt41pig070b

Ut

Detector òptic de fums convencional, de ABS color blanc, model DOH2 "GOLMAR", format per un element sensible a fums clars, per alimentació de 12 a 30 Vcc, amb doble led d'activació i indicador d'alarma color vermell, sortida per a pilot de senyalització remota i base universal, segons UNE-EN 54-7.

4,000

23,30

93,20

mt41pig110b

Ut

Polsador d'alarma convencional de rearmament manual, model P/440D "GOLMAR", de ABS color vermell, protecció IP 41, amb led indicador d'alarma color vermell i clau de rearmament, segons UNE-EN 54-11.

3,000

12,00

36,00

mt41pig130b

Ut

Sirena electrònica, de color vermell, per muntatge interior, amb senyal acústica, model S/4461 "GOLMAR", alimentació a 24 Vcc, potència sonora de 100 dB a 1 m i consum de 14 mA, segons UNE-EN 54-3.

1,000

36,90

36,90

mt41pig160b

Ut

Sirena electrònica, de ABS color vermell, per muntatge exterior, amb senyal òptica i acústica i rètol "FOC", model S/FUEGO "GOLMAR", alimentació a 24 Vcc, potència sonora de 90 dB a 1 m i consum de 230 mA.

1,000

62,55

62,55

mt41pig012b

Ut

Mòdul de supervisió de sirena o campana, model 1043/026 "GOLMAR".

1,000

4,90

4,90

mt41pig010c

Ut

Central de detecció automàtica d'incendis, convencional, microprocessada, de 2 zones de detecció, model 1043/022A "GOLMAR", amb caixa metàl·lica i tapa de ABS, amb mòdul d'alimentació, rectificador de corrent i carregador de bateria, panell de control amb indicador d'alarma i avaria i commutador de tall de zones, segons UNE 23007-2 i UNE 23007-4.

1,000

201,60

201,60

mt41rte030c

Ut

Bateria de 12 V i 7 Ah.

2,000

20,86

41,72

mt41www020

Ut

Material auxiliar per a instal·lacions de detecció i alarma.

1,000

1,58

1,58

mo005

h

Oficial 1ª instal·lador de xarxes i equips de detecció i seguretat.

29,143

24,08

701,76

mo103

h

Ajudant instal·lador de xarxes i equips de detecció i seguretat.

29,143

20,65

601,80

%

Mitjans auxiliars

2,000

2.040,24

40,80

%

Costos indirectes

3,000

2.081,04

62,43

Cost de manteniment decennal: 5.058,59€ en els primers 10 anys.

Total:

2.143,47

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 54-7:2001

1.4.2003

1.8.2009

1

Sistemas de detección y alarma de incendios. Parte 7: Detectores de humo: Detectores puntuales que funcionan según el principio de luz difusa, luz transmitida o por ionización.

UNE-EN 54-7/A1:2002

1.4.2003

30.6.2005

UNE-EN 54-7:2001/A2:2007

1.5.2007

1.8.2009

UNE-EN 54-11:2001

1.9.2006

1.9.2008

1

Sistemas de detección y alarma de incendios. Parte 11: Pulsadores manuales de alarma.

UNE-EN 54-11:2001/A1:2007

UNE-EN 54-3:2001

1.4.2003

1.6.2009

1

Sistemas de detección y alarma de incendios. Parte 3: Dispositivos de alarma de incendios. Dispositivos acústicos.

UNE-EN 54-3/A1:2002

1.4.2003

30.6.2005

UNE-EN 54-3:2001/A2:2007

1.3.2006

1.6.2009

EN 54-2:1997, adoptada como UNE 23007-2:1998

1.1.2008

1.8.2009

1

Sistemas de detección y de alarma de incendios. Parte 2: Equipos de control e indicación.

EN 54-2:1997/A1:2006, adoptada como UNE 23007-2:1998

1.1.2008

1.8.2009

EN 54-2:1997/AC:1999, adoptada como UNE 23007

1.1.2008

1.1.2008

UNITAT D'OBRA IOD010: SISTEMA DE DETECCIÓ I ALARMA D'INCENDIS, CONVENCIONAL.

CARACTERÍSTIQUES TÈCNIQUES

Subministrament i instal·lació de sistema de detecció i alarma d'incendis, convencional, "GOLMAR", format per central de detecció automàtica d'incendis amb una capacitat màxima de 2 zones de detecció, 4 detectors òptics de fums, 3 polsadors d'alarma amb senyalització lluminosa tipus recarregable i tapa de plàstic basculant, sirena interior amb senyal acústica, sirena exterior amb senyal òptica i acústica i canalització de protecció de cablejat fix en superfície formada por tub de PVC rígid, blindat, enrotllable, de color negre, amb IP 547. Inclús cablejat amb cable unipolar no propagador de la flama lliure d'halògens i els accessoris siguin necessaris per a la seva correcta instal·lació. Totalment muntat, connexionat i provat.

NORMATIVA D'APLICACIÓ

Instal·lació:

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà de la humitat i del contacte amb materials agressius.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 02 03

Plàstic.

0,888

1,480

17 04 11

Cables diferents dels especificats en el codi 17 04 10.

0,130

0,087

Residus generats:

1,018

1,567

15 01 01

Envasos de paper i cartró.

23,105

30,807

Total residus:

24,123

32,373
